Levenhuk - Mechanická stupnice MS3 pro práci s preparáty

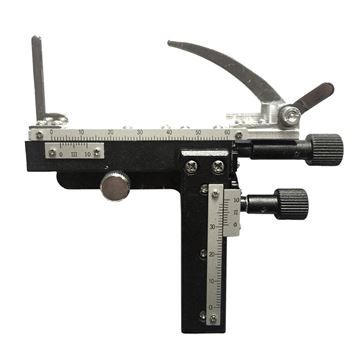

Mechanická stupnice Levenhuk MS3

Snímatelná stupnice pro kontrolu pohybu podél os X a Y. Obsahuje souřadnicovou a noniovou stupnici.

Mechanická stupnice Levenhuk MS3 je určena k pohybu mikroskopických preparátů po pracovním stolku a přesnému určení jejich souřadnic. Mikroskopické preparáty můžete posouvat podél osy X (zleva doprava) a osy Y (dopředu a dozadu). Měřicí stupnice a pomocná noniová stupnice pomáhají určit přesné souřadnice různých míst na preparátu.

Mechanická stupnice Levenhuk MS3 je odnímatelné příslušenství. Její instalace na pracovním stolku je snadná a rychlá. Chcete-li ji instalovat, prostě odšroubujte držáky preparátů a sestavu stupnice upevněte fixačním šroubem určeným k připevnění ke stolku. Stupnice je kompatibilní s mikroskopy řady Levenhuk Rainbow PLUS, S NG a 320.

Instalace stupnice na plastové stolky se nedoporučuje, protože ty nejsou dostatečně robustní a mohlo by dojít k jejich poškození. Vhodné pro mikroskopy s kovovým stolkem.

Specifikace

• Rozsah pohybu podél osy X, mm: 0–57
• Rozsah pohybu podél osy Y, mm: 0–30
• Hodnota dílku na stupnici, mm: 1
• Vzdálenost mezi montážními kolíky, mm: 35±0,1
• Vzdálenost mezi montážními kolíky a fixačním šroubem, mm: 17,5±0,1
• Průměr montážního kolíku, mm: 3
• Rozměr závitu fixačního šroubu: M4
• Materiál stupnice: kov
• Materiál rukojeti: plast
